生活垃圾资源化处理系统

Pretreatment System of Domestic Waste

根据中华人民共和国生态环境部发布的《2020年全国大、中城市固体废物污染环境防治年报》,城市生活垃圾是产生量最大的城市固体,196个大、中城市共产生23560.2万吨生活垃圾。其中约50%的城市生活垃圾被直接填埋,另有约45%的城市生活垃圾采用焚烧处理方式。

然而,城市混合生活垃圾中含有大量可以回收利用的饮料瓶、金属、纸皮等可再生资源;其二以厨余垃圾为主的易腐垃圾含量占比高达40-60%,可作为生物质能源进行利用;其三当中占比大的为高热值可燃物,可制备成为“可替代燃料(RDF、SRF)”以减少燃煤使用。


因此,自2017年起国家、省、市等各层级均在努力推进垃圾分类,其中以“四分法”为主流:将混合生活垃圾分为“可回收垃圾”、“有害垃圾”、“厨余垃圾”和“其他垃圾”。当前中国已经明确提出了“碳中和”、“碳达峰”的愿景和目标,其中采用可替代燃料是降低二氧化碳排放的途径之一。

斯瑞德作为深耕固废预处理设备行业超10年的固体废弃物预处理设备提供商,围绕“可回收物分拣”、“有机质提取”、“可燃物制备RDF/SRF”三大混合生活垃圾/其他垃圾预处理目标,可以提供成熟可靠的工艺、系统及设备。

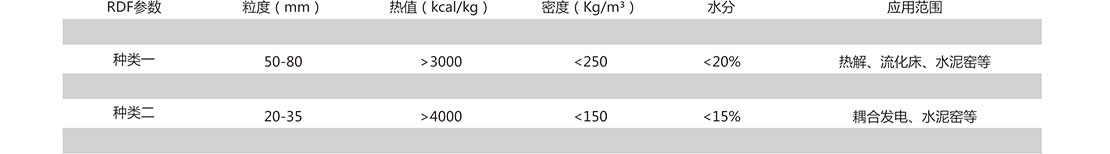

常见的替代燃料热值表如图所示:



斯瑞德生活垃圾资源化处理方案

SRF替代燃料制备方案

可回收物分拣预处理方案

有机质提取预处理方案

一、SRF替代燃料制备方案

斯瑞德该SRF替代燃料处理线的最终产物只有三种:粒径95%小于60mm的优质替代燃料(SRF)、以无机物为主的替代原料、可回收铁。整个处理过程高自动化,物料兼容性好,无惧大件垃圾、弹簧床垫等异物,核心的破碎机和分选设备稳定度高,制备成本低。
shenghuolajichuli-5

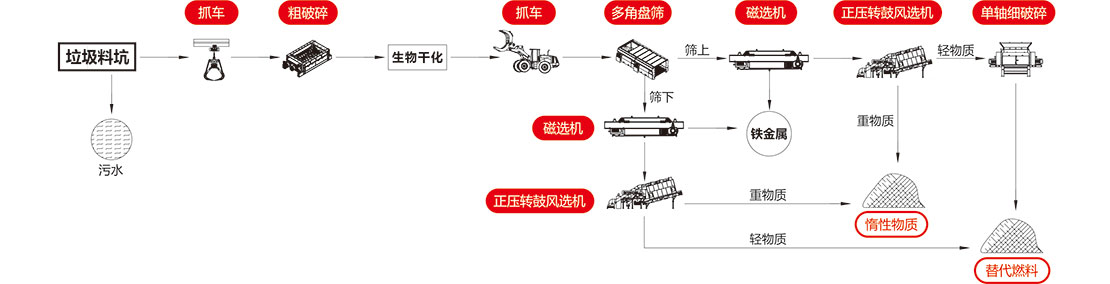

替代燃料制备预处理方案工艺图如下:

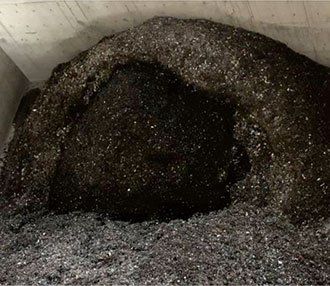

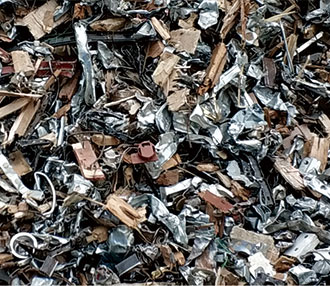

产物如下:


二、可回收物分拣预处理方案

该预处理线以实现可回收物回收利用为目标,破袋机既可以保证包装袋的高破袋率,又大程度上保证塑料瓶、玻璃瓶、纸皮等高价值可回收物的完整性,配合AI机器人、光选机和人工分拣等方式实现可回收物的高回收率。

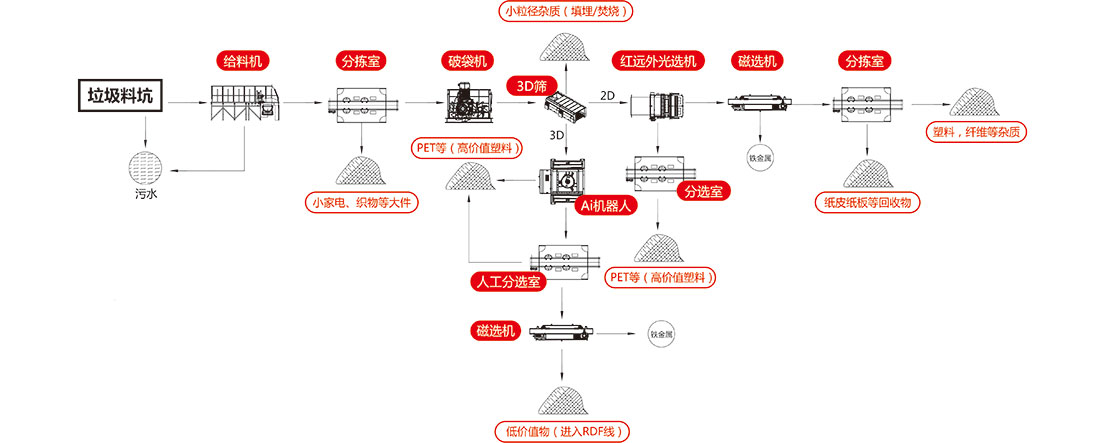

可回收物分拣预处理方案工艺图如下:

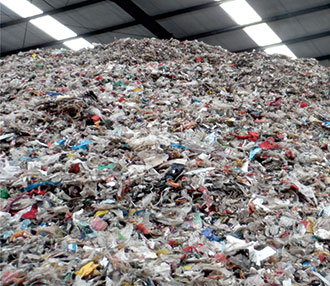

产物如下:


三、有机质提取预处理方案

未分类的原始生活垃圾中30-40%为厨余垃圾,厨余垃圾作为优质的可再生生物质,其循坏利用有利于“碳中和”和“碳达峰”目标的实现。该处理线采用盘筛分选配合先进的“制浆分离机”实现有机质的有效分离和回收。


有机质提取预处理方案工艺图如下:



产物如下:


核心设备展示

Product Parameters

shenghuolajichuli-shebei-1

大产量液压粗破碎机

大产量液压破袋机采用开放式破碎理念,前端无需给料机可以直接抓斗上料,产量可以高达80吨每小时;多种刀型、多套运行程序可选,能够满足生活垃圾不同粒度的破碎需求,特别是可以做到物料尺寸的均匀化,保证后续分选效果;物料兼容性非常高,无惧任何金属、弹簧床垫、石块、棉被等大件物品,能够保证长时间顺畅运行;维护简单,磨损后无需拆卸主轴,直接在线涂焊,单吨生产成本低;

shenghuolajichuli-shebei-2

大型RDF单轴破碎机

大直径、厚壁无缝管主轴,动力系统配置有大皮带轮,主轴和大皮带轮能够存储大量能量,保证高限切削力和破碎过程的平稳;专利设计密排刀粒排刀结构,保证轻质物料的大产量;专利刀具设计,便捷调整动刀与定刀的切削间隙,保证破碎效果并节省能量;液压驱动下开式筛网架,人工便捷更换不同网孔的筛网可控制出料尺寸;内置液压驱动推料器,智能变速、变压,与主轴负载联动控制,避免卡机;专利设计长寿命刀粒可换面使用四次,节约更换刀具的成本;

shenghuolajichuli-shebei-3

有机质分离制浆机

垂直分离理念,有机质分离率可达99.5%以上,且杂质出料含水率低;物料接纳度高,金属等杂质可直接进入制浆机;配置有强制螺旋喂料和杂质出料控制螺旋,能够有效控制机器运行平稳;配置自动进水系统,能够控制进水量,达到调节有机质含水量的目的,以适应后端发酵工艺的需求;多种有机质筛网孔孔径可选,以满足不同发酵系统的需求;耐磨合金刀具,经久耐磨;

shenghuolajichuli-shebei-4

防缠防堵多角盘动力筛

针对混合生活垃圾采用多角盘设计,网孔始终处于动态变化过程中,有效防止有机质堵塞网孔;专利防缠绕外环阻转设计,有效避免柔性物料缠绕主轴;专利防卡料多层隔套设计,有效避免硬物掉入网孔内,引起的卡机;配置变频器,主轴转速可调,从而一定程度上通过调节转速达到小范围调节网孔尺寸的目的;相比滚筒筛更加节能有效,产能80t/h的情况下,功率低至15Kw;

shenghuolajichuli-shebei-5

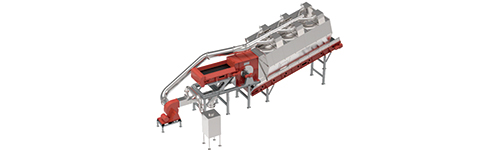

智能转鼓风选机

先进的转鼓辅助轻、重物质分离原理,分选精度高、产能大;风选风量、进料皮带位置、分离室角度等多个参数可调,针对不同的物料,均可以找到适合风选参数;转鼓设置有自动清洁结构,防止转鼓粘料和挂料;配置有高性能风机,节能效率;

shenghuolajichuli-shebei-6

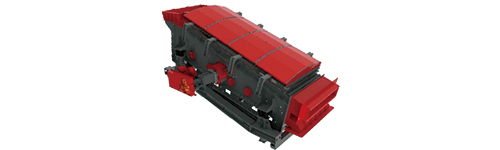

3D筛

适应多种物料,筛分质量高 ;分层结构设计,保证筛分尺寸 ;驰张筛面无螺栓固定,避免无谓清洁 ;双层筛面设计,节省设备及布置空间 ;筛面物料松散均匀,通过性能好;筛网无螺丝安装,更换快速简单。

shenghuolajichuli-shebei-7

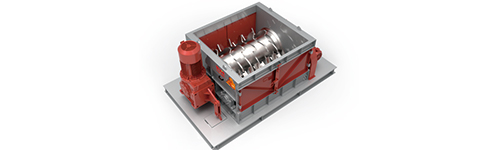

破袋机

主动撕扯大轴与喂料小轴相互啮合的破袋原理,保证所有物料须经过破袋后才能通过;专利小轴托料和钩扯结构,保证高破袋率;高破袋率的同时尽量避免破坏塑料瓶等可回收物;小轴过载自动避让功能,遇到不能撕扯断并通过的异物,能够自动避让卸料,有效避免卡机;

shenghuolajichuli-shebei-8

步进给料机

步进给料机承载力大,可作为储料箱使用,宽度可达4m,长度可达10m, 堆高可达2.5m;液压驱动,稳定性、连续性好;可配合匀料器使用,布料均匀,给料连续;

shenghuolajichuli-shebei-9

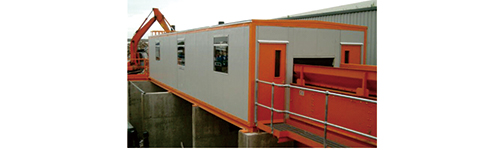

分拣室

负压除尘换气,保证人工智能工作环境;隔音设计,防止噪声污染;人工分选VS智能机器;

shenghuolajichuli-shebei-10

光选机

多功能的光电分选设备,使用灵活、性能高效,广泛适用于混合塑料瓶、混合包装材料、城市生活垃圾、建筑和装修垃圾、混合废纸等的分选。
